規格型號

XV系列交叉滾子軸承（外內圈整體、外圈帶安裝孔）

XV系列交叉滾子軸承 - 多功能交叉滾子軸承通過其多功能設計和外圈帶安裝孔，提供了很高的靈活性和便捷性。適用于多變的工業應用，這些軸承能夠滿足不同裝置的高精度定位和旋轉需求。

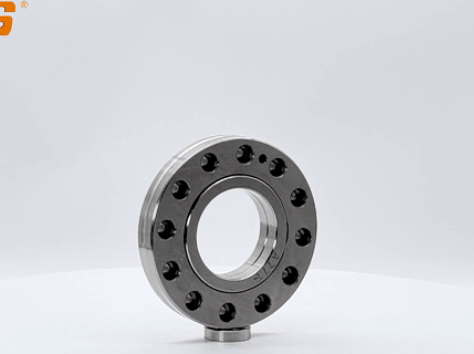

XV系列交叉滾子軸承結構圖：

XV系列交叉滾子軸承結構圖

XV系列交叉滾子軸承的型號表：

型號	重量 kg			外形尺寸				安裝孔尺寸
型號	重量 kg	Da	di	Ha	hi	Di	da	La	nB	dB	ds	ts
XV30	0.37	75	30	14	15	42.5	41.5	60	12	4.6	8	4.6
XV40	0.44	85	40	14	15	52.5	51.5	70	12	4.6	8	4.6
XV50	0.67	110	50	16	17	64.5	63.5	85	12	5.6	10	5.4
XV60	0.75	110	60	16	17	74.5	73.5	95	16	5.6	10	5.4
XV70	0.84	120	70	16	17	84.5	83.5	105	16	5.6	10	5.4
XV80	1.18	135	80	18	19	95.5	94.5	120	16	6.6	11	6.4
XV90	1.29	145	90	18	19	105.5	104.5	130	16	6.6	11	6.4
XV100	2.31	170	100	22	23	117.5	116.5	150	16	9	15	8.5
XV110	2.48	180	110	22	23	127.5	126.5	160	16	9	15	8.5

型號	基本額定載荷(KN)				極限轉速(RPM)
	徑向		軸向		帶預壓	有游隙
	動載荷	靜載荷	動載荷	靜載荷	帶預壓	有游隙
XV30	11.6	26	7.4	10.4	910	1819
XV40	13.6	34.5	8.7	13.8	735	1469
XV50	20.6	54	13.1	21.5	597	1194
XV60	22.6	64	14.4	25.5	516	1032
XV70	23.6	70	15.1	28	455	910
XV80	33.5	101	21.4	40.5	402	804
XV90	35	111	22.3	44.5	364	728
XV100	54	163	34.4	65	326	653
XV110	57	180	36.2	72	301	602

影響XV系列交叉滾子軸承轉速的因素：

1、尺寸和設計：軸承的尺寸、設計和結構會直接影響其轉速范圍。通常情況下，更大尺寸的軸承會有較低的額定轉速，因?yàn)檩^大的尺寸會導致更大的離心力和慣性。

2、負載：軸承承受的負載也是影響轉速的重要因素。較大的負載會增加軸承的摩擦和熱量產生，限制了其轉速范圍。

3、潤滑方式：不同的潤滑方式（例如潤滑脂、潤滑油）和潤滑條件會影響軸承的摩擦和熱量產生，從而影響其轉速能力。

4、工作溫度：高溫環境會導致潤滑劑失效、材料膨脹等問題，從而影響軸承的轉速能力。低溫環境下也可能影響潤滑性能和材料的脆化。

5、安裝和調整：軸承的正確安裝和適當?shù)念A(yù)載荷調整對其轉速能力有重要影響。錯誤的安裝或調整可能導致不穩定的運行，限制轉速。

6、軸承材料：材料的強度、熱傳導性和耐熱性也會影響軸承的轉速范圍。高強度、高熱傳導性的材料通常能夠支持更高的轉速。

7、潤滑材料：使用的潤滑脂或潤滑油的性能也會影響軸承的轉速范圍。一些潤滑劑在高轉速下可能變得不穩定或無效。
